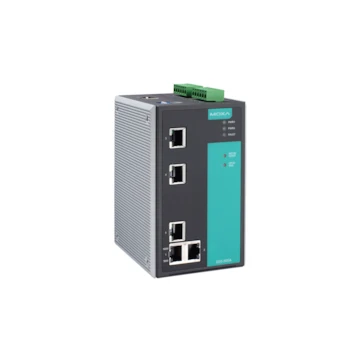

EDS-505A-T

Moxa Industrial Managed Ethernet switch with 5 10/100BaseT(X) ports, -40 to 758C operating temperature

Bijzondere eigenschappen

5 x 10/100BaseT(X) Ports (RJ45 connector)
Wide temperature range -40 to 75°C
Turbo Ring andTurbo Chain (recovery time < 20 ms @ 250 switches), and STP/RSTP/MSTP for network redundancy
TACACS+, SNMPv3, IEEE 802.1X, HTTPS, and SSH to enhance network security
Easy network management by web browser, CLI, Telnet/serial console, Windows utility, and ABC-01
Supports MXstudio forEasy, visualized industrial network management

Technische specificaties

Alarm Contact Channels 2, Relay output with current carrying capacity of 1 A @ 24 VDC
Digital Input Channels 2
Digital Inputs +13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA
Buttons Reset button

10/100BaseT(X) Ports (RJ45 connector) 5
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
Standards IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.1X for authentication
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP

Filter 802.1Q VLAN, Port-based VLAN, IGMP v1/v2, GVRP, GMRP
Industrial Protocols EtherNet/IP, Modbus TCP
Management IPv4/IPv6, SNMPv1/v2c/v3, LLDP, Port Mirror, Back Pressure Flow Control, BOOTP, DDM, DHCP Option 66/67/82, DHCP Server/Client, Fiber check, Flow control, RARP, RMON, SMTP, SNMP Inform, Syslog, Telnet, TFTP
MIB MIB-II, Bridge MIB, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Redundancy Protocols STP, MSTP, RSTP, LACP, Link Aggregation, Turbo Chain, Turbo Ring v1/v2
Security HTTPS/SSL, RADIUS, TACACS+, Port Lock, SSH, Broadcast storm protection
Time Management NTP Server/Client, SNTP

IGMP Groups 256
MAC Table Size 8 K
Max. No. of VLANs 64
Packet Buffer Size 1 Mbits
Priority Queues 4
VLAN ID Range VID 1 to 4094

LED Interface

LED Indicators PWR1, PWR2, FAULT, 10/100M (TP port), 100M (fiber port), MSTR/HEAD, CPLR/TAIL

Serial Interface

Console Port RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

DIP Switch Configuration

DIP Switches Turbo Ring, Master, Coupler, Reserve

Power Parameters

Connection 2 removable 6-contact terminal block(s)
Input Voltage 12/24/48 VDC, Redundant dual inputs
Operating Voltage 9.6 to 60 VDC
Input Current 0.21 A @ 24 VDC
Overload Current Protection Supported
Reverse Polarity Protection Supported

Physical Characteristics

Housing Metal
IP Rating IP30
Dimensions 80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 in)
Weight 1040 g (2.3 lb)
Installation DIN-rail mounting, Wall mounting (with optional kit)

Environmental Limits

Operating Temperature -40 to 75°C (-40 to 167°F)
Storage Temperature (package included) -40 to 85°C (-40 to 185°F)
Ambient Relative Humidity 5 to 95% (non-condensing)

Standards and Certifications

Safety EN 60950-1, UL 60950-1, CSA C22.2 No. 60950-1, UL 508
Hazardous Locations ATEX, Class I Division 2
EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Shock IEC 60068-2-27
Vibration IEC 60068-2-6
Freefall IEC 60068-2-31

MTBF

Time 1,090,077 hrs
Standards Telcordia (Bellcore), GB
