FPC-5211-2M4

Arbor

Fanless Edge AI Computer with Intel 13/14th Gen. Core, 2x DDR5 slot, 8x USB, 6x COM, 4x LAN, 4x M12 LAN (2x PoE), 2x DisplayPort, 1x HDMI, 1x DVI, 2x hotswap 2.5" slot and wide range power input DC 9~36V

Bijzondere eigenschappen

Intel 14th / 13th / 12th Gen Core i9/i7/i5/i3 processor LGA1700 socket
Tot 64 Gb SODDR5 geheugen
2x DP 1.4a, 1x HDMI, 1x DVI-I
supporting Nvidia® RTX-A2000
Wide Range DC Power Input (9 ~36V)

Configurator

FPC-5211-2M4 configureren

Operating system
Processortype
Intern Geheugen

Samenstelling

Operating system : Geen
Processortype: Geen
Intern Geheugen: Geen

Technische specificaties

CPU Intel® 14th/13th /12thGen Core™ i9/i7/i5/i3 processor in LGA1700 socket ( Max 35W CPU)
Memory 2 x 262-pin DDR5 SO-DIMM sockets, supporting 4800 MHz SDRAM up to 64GB (ECC/ Non-ECC)
Chipset Intel® R680E
Graphics Integrated Intel® HD Graphics 770
Watchdog timer 1~255 levels reset
Power consumption Max. 180W
Platform x86

Displayport port 2 x DP 1.4a from MXM module or Intel Graphics (Default Intel Graphics switch via BIOS)
HDMI port 1 x HDMI 2.0b female connector
DVI-I port 1 x DVI-I female conn. for digital / analog video output
LAN port 4 x RJ-45 conn. for GbE 4 x M12 X-coded conn. by 2 x Intel® I226(2.5GbE) + 2 x Marvell® 10GbE, max 60W supports 802.3at POE+ (For -2M4) 4 x RJ45 conn.by 2 x Intel® I226(2.5GbE) + 2 x Marvell® 10GbE, max 60W supports 802.3at POE+ (For -2P4)
Serial port 2 x RS-232/422/485 configurable ports via DB-9 connectors (Default RS232,Switch via BIOS ) 2 x RS-232 via DB-9 connectors
USB port 8 x USB 3.2(10Gbps) / 2.0 ports
Audio Mic-in/Line-out
SIM slot 2 x mPCIe Slots interconnected with SIM card sockets for optional WiFi/BT/3G/LTE/ GPS (PCIex1+USB2.0, Full Size) 1 x M.2 B key ( 2242/3052/2280 ) w/ (PCIex2+USB3.0) interconnected with SIM for 5G / LTE expansion or for storage ( either one)
GPIO 1 x DB15 conn.for 8 x digital input ( Dry/ Wet contact ) with 2KV isolation. 1 x DB15 conn.for 8 x digital output with 2KV isolation.
Power DC 9~36V input ( w/ 4-pin DC input terminal block) ( V+ ,V+, V-, V-)
GPIO 1 x DB15 conn.for 8 x digital input ( Dry/ Wet contact ) with 2KV isolation. 1 x DB15 conn.for 8 x digital output with 2KV isolation.
DC-jack or Terminal block 4-pin DC input terminal block

ATA/SATA port 2 x 2.5” outside accessible drive bays
M.2 socket 1 x M.2 B key ( 2242/2280 ) w/ (PCIex2+USB) for storage or LTE expansion ( either one), 1 x M.2 2280 M key supports 2242, 2280 devices (PCIe x4 signal, support boot up function)

WIFI / Bluetooth Optioneel

Enviroment

Operating temperature -20 ~ 50°C (-4 ~122°F), ambient w/air flow -20~60°C (-4~140°F), ambient w/air flow (w/ External SMART FAN kit)
Storage temperature -40 ~ 85°C (-40 ~ 185°F)
Operating humidity 10 ~ 95% @ 60°C (non-condensing)
Vibration 5~500Hz 3G rms X,Y,Z axis w/SSD, according to IEC 60068-2-64
Shock 50 Grms, Half-sine 11 m sec. duration w/ SSD, according IEC60068-2-27
Certification CE, FCC Class A, E mark

Power

Power input DC 9~36V input ( w/ 4-pin DC input terminal block) ( V+ ,V+, V-, V-)
Power consumption Max. 180W
Ignition switch 2-pin teminal block : IGN, GND

Mechanical

Construction Aluminum alloy
Mounting Wall-mount
Width 285mm
Depth 230mm
Height 90mm fanless 110mm with fan
Net weight 5.83 Kg ( 12.85lb)
Color Grey

Operating System

Operating system Windows 10 IoT Enterprise 64-bit / Windows 11 IoT Enterprise 64-bit Linux ( Ubuntu 20.04 )

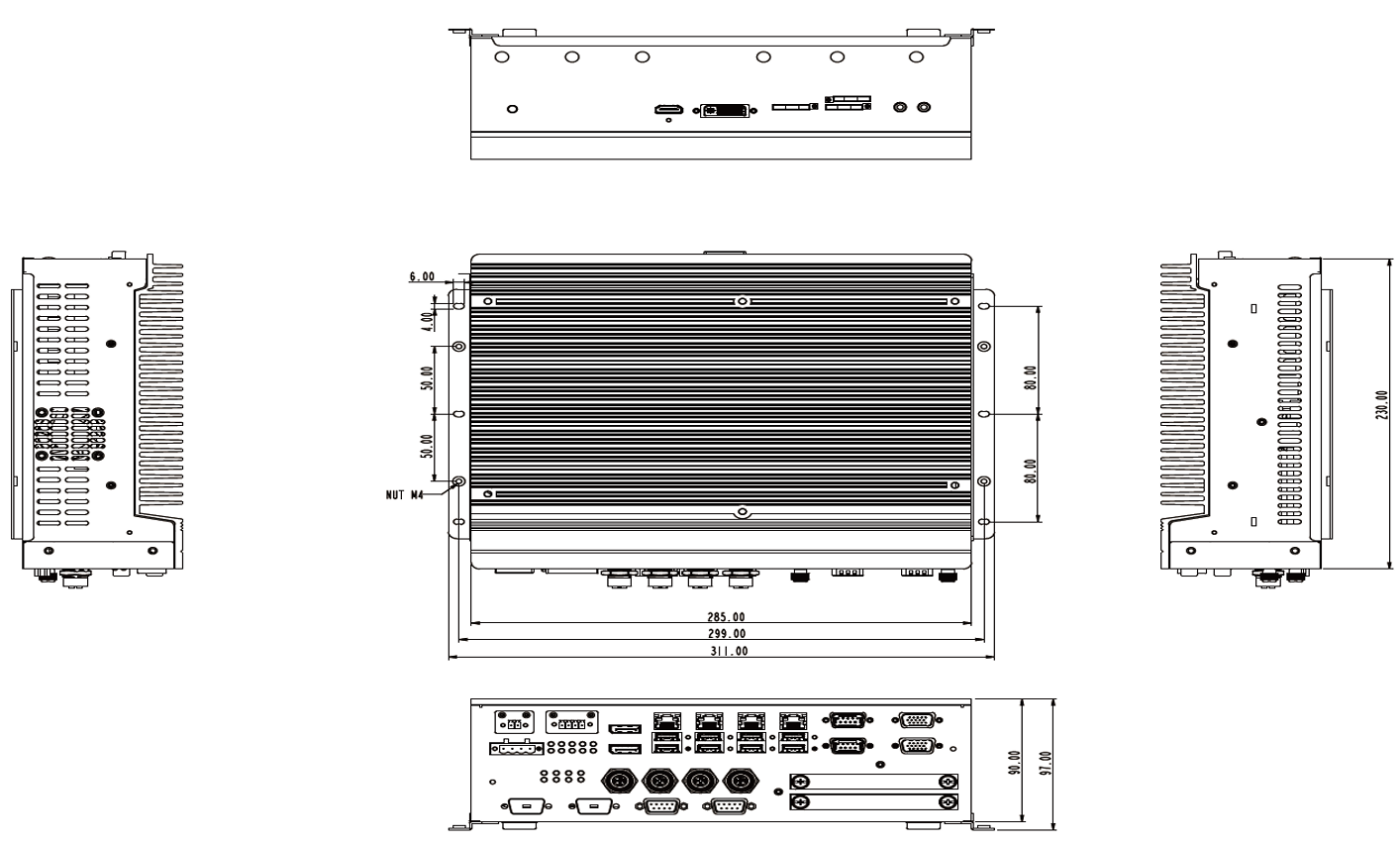

Maatvoering
